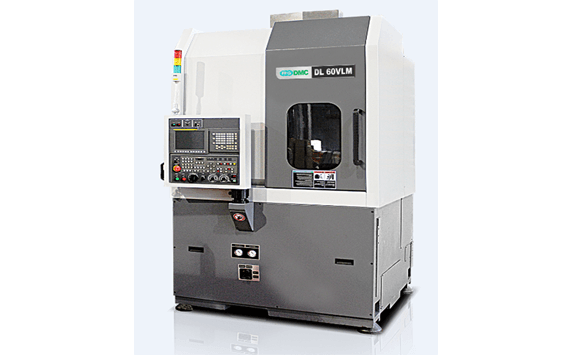

Вертикальный токарный станок с ЧПУ, DMC DL 60V(L)M
Минимальная занимаемая производственная площадь.
Жесткая цельнолитая станина, прямоугольные направляющие коробчатого типа BOX Way, револьверная головка с сервоприводом, система приводного инструмента BMT.
Возможна конструкция с двумя рабочими зонами и независимыми системами управления.
Станки серии DL-V возможно дооснастить высокоэффективной системой автоматизации.
Станки данной серии применяются для обработки всех типов материалов: черная сталь, нержавеющая сталь, алюминий, цветные материалы и их сплавы.
| Модель | DL 60V(L)M |
|---|---|
| Перемещения | |
| Максимальный диаметр заготовки над станиной (мм) | 610 |
| Максимальный диаметр точения (мм) | 450 |
| Максимальная длина точения (мм) | 450 |
| Перемещение по оси X (мм) | 260 |
| Перемещение по оси Z (мм) | 480 |
| Шпиндель | |
| Частота вращения шпинделя (Об/мин) | 3000 |
| Мощность шпинделя (кВт) | 18,5/22 |
| Присоединительный торец шпинделя (ASA) | А2-8 |
| Диаметр сквозного отверстия в шпинделе (мм) | 90 |
| Размер патрона (мм) | 305 (12″) |
| Подача | |
| Скорость ускоренных подач X (м/мин) | 20 |
| Скорость ускоренных подач Z (м/мин) | 20 |
| Тип направляющих | Скольжения |
| Инструментальный магазин | |
| Число позиций магазина (шт.) | 12 |
| Мощность приводного инструмента (опция)(кВт) | 2,2/3,7 |
| Размеры инструмента для наружной обработки (мм) | 25 |
| Размеры инструмента для внутренней обработки (мм) | 50 |
| Общие характеристики | |
| Потребляемая мощность (KVA) | 43 |
| Габариты (длина × ширина) (мм) | 1500 × 2780 |
| Высота (мм) | 2700 |
| Вес (кг) | 6350 |
| Система ЧПУ | FANUC 0i-TF |
