Горизонтально-фрезерные станки с ЧПУ UNO CNC

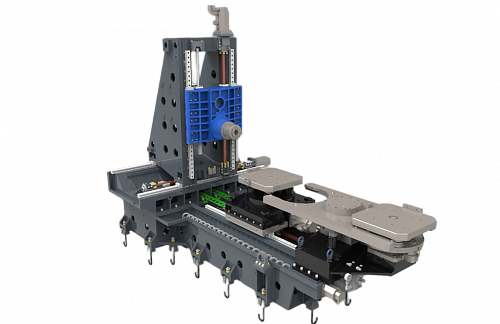

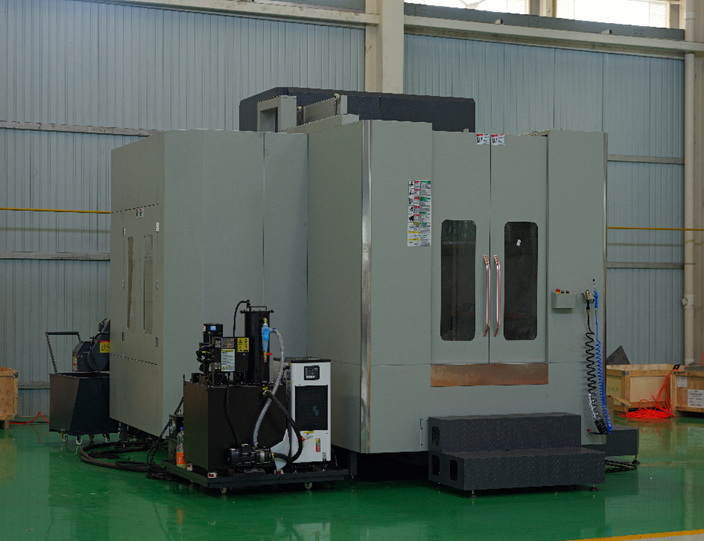

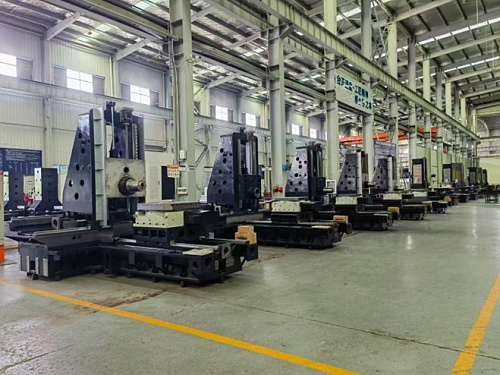

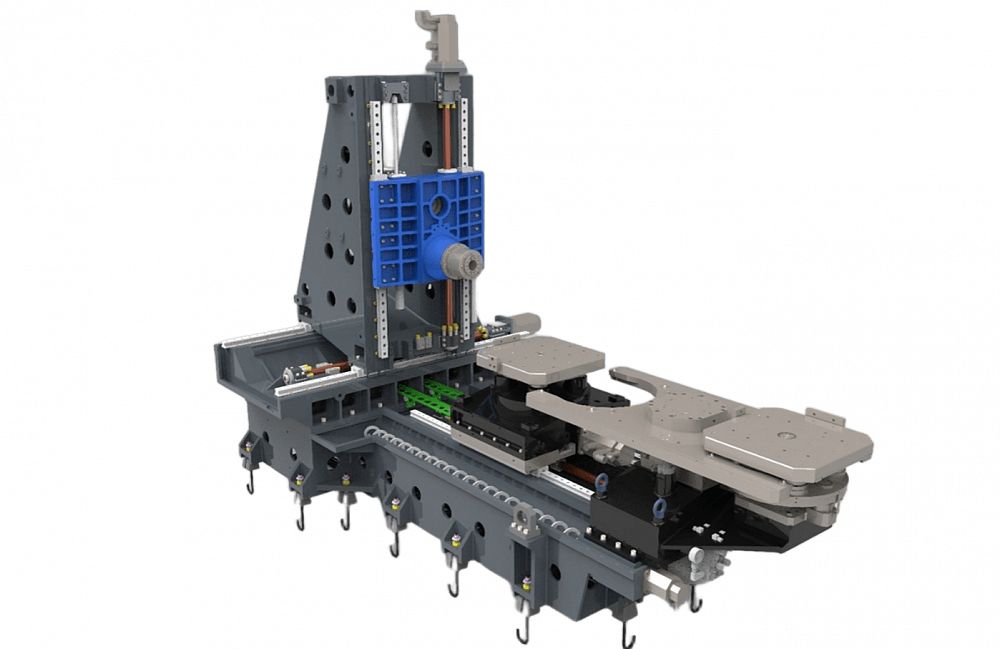

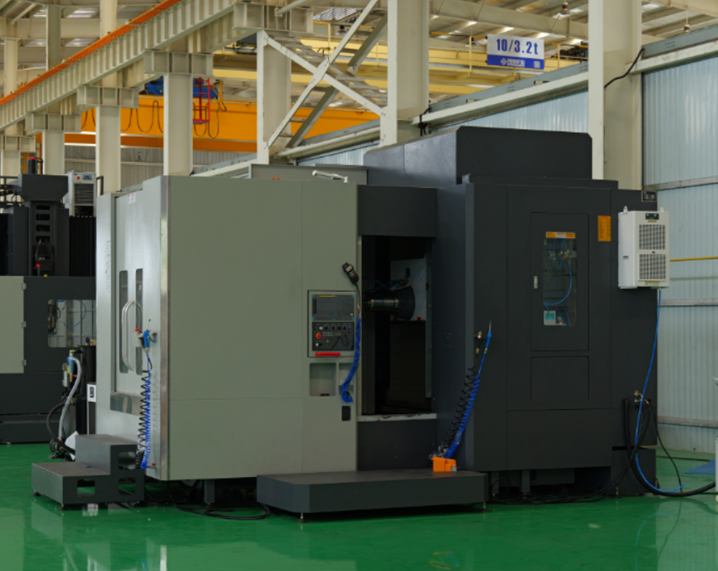

Горизонтальные обрабатывающие центры серии TH отличаются горизонтальным расположением шпинделя и увеличенным расстоянием между направляющими. Это позволяет обрабатывать крупные детали весом от 400 до 2000 кг. Эти станки станут надежными помощниками в производстве пресс-форм и комплексной обработке корпусных деталей, а также других сложных заготовок из чугуна, стали и легких сплавов с четырех сторон за одну установку. Они активно применяются в таких отраслях, как двигателестроение, автомобилестроение, аэрокосмическая промышленность, нефтегазовая отрасль и станкостроение. Станки серии TH могут быть оснащены двумя паллетами, что позволяет устанавливать или снимать детали со второго стола во время обработки одной из них. Таким образом, время простоя сводится к минимуму, прерываясь только на смену паллет.

Кроме того, станки могут быть укомплектованы множеством опций, включая:
- Магазин цепного типа на 40/60/100 позиций.
- Подачу СОЖ высокого давления (20/40/60 Bar).
- Оптические линейки.
- Индексацию палеты с точностью 0,001.
- Шпиндели с частотой вращения 6000/10 000/12 000/15 000 об/мин.
- Системы ЧПУ SIEMENS/FANUC.
Если Вас заинтересовал горизонтально-фрезерный обрабатывающий центр с ЧПУ серии TH, наши специалисты готовы ответить на все Ваши вопросы, помочь выбрать подходящую модель под ваши задачи.

Запросить предложение Скачать подробное описание

Характеристики

Технические данные	Ед.изм	TH-40/TH-4040	TH-50/TH-5050	TH-63/TH-6363	TH-80/TH-8080
Система ЧПУ		Fanuc Type 3	Fanuc Type 3	Fanuc Type 3	Fanuc Type 3
Рабочая поверхность	мм	400x400	500x500	630x630	800x800
Макс. нагрузка на стол	кг	400	500	1000	2000
Количество паллет		1/2	1/2	1/2	1/2
Минимальный угол поворота паллеты	°	1° (0,001 )*	1° (0,001 ) *	1° (0,001 ) *	1° (0,001 ) *
Расстояние от оси шпинделя до рабочей поверхности стола-спутника	мм	0～600	50～850	0~900	100-1000
Расстояние от торца шпинделя до оси вращения стола-спутника	мм	150～750	125～925	160~1210	250-1550
Время смены паллет	сек	12	14	16	22
Перемещение
Перемещение по оси X	мм	600	800	1050	1300
Перемещение по оси Y	мм	600	800	900	1100
Перемещение по оси Z	мм	600	800	1050	1300
Ширина направляющих X/Y/Z	мм	45	55/55/45	55	55
Тип направляющих X/Y/Z		Роликовые	Роликовые	Роликовые	Роликовые
Количество линейных направляющих X/Y/Z	мм	4	4/6/4	4/6/4	6
ШВП X/Y/Z	мм	Ø 40х12	Ø 50х12	Ø 50х12	Ø 50х12
Шпиндель
Конус шпинделя		BT50	BT50	BT50	BT50
Максимальная частота вращения шпинделя	об/мин	6000	6000	6000	6000
Мощность привода шпинделя (пост / макс)	кВт	22/26	22/26	22/26	22/26
Исполнение конуса шпинделя		BT-50 / BT-40*	BT-50/ BT-40*	BT-50/ BT-40*	BT-50/ BT-40*
Тип привода шпинделя		Ременной + редуктор	Ременной + редуктор	Ременной + редуктор	Ременной + редуктор
Точность позиционирования
По оси X/Y/Z	мм	±0.004 на всю длину	±0.005 на всю длину	±0.005 на всю длину	±0.008 на всю длину
Повторяемость по оси X/Y/Z	мм	±0.003	±0.003	±0.003	±0.006
Магазин АСИ BT-50
Тип магазина АСИ		Дисковый	Дисковый	Дисковый	Дисковый
Число инструментов		24/30/40/60*	24/30/40/60*	24/30/40/60*	24/30/40/60*
при занятых соседних гнёздах	мм	105	105	105	105
при свободных соседних гнёздах:	мм	220	220	220	220
Макс. длина инструмента	мм	350	350	350	350
Макс. вес инструмента	кг	15	15	15	15
Подключение
Давление сжатого воздуха в сети	мПа	0.6	0.6	0.6	0.6
Общие параметры
Масса станка	Тон	8	14	17	19

* Опциональная комплектация

Комплектация и опции

Стандартная комплектация
Система ЧПУ FANUC Type 3	Система продувки конуса сжатым воздухом
Двигатель главного привода FANUC	Пистолет для обдува сжатым воздухом и СОЖ
Поворотный стол (ось B)	Масляное охлаждение шпинделя.
Полностью закрытый кожух станка	Гидравлическая станция
Выносной пульт управления c маховичком	Освещение рабочей зоны
Магазин АСИ на 24 позиции	Индикация состояния станка
Автоматический ленточный конвейер для удаления стружки	Кондиционер электрошкафа
Тележка для стружки	Ящик с комплектом инструментов для обслуживания станка
Автоматическая система смазки	Выравнивающие опоры
Телескопическая защита направляющих	Техническая документация:

Опции

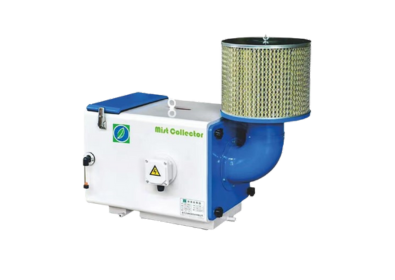

	Уловитель масляного тумана. Очистка воздуха от масляного тумана, паров СОЖ и дымов, образующихся при работе металлообрабатывающего оборудования.

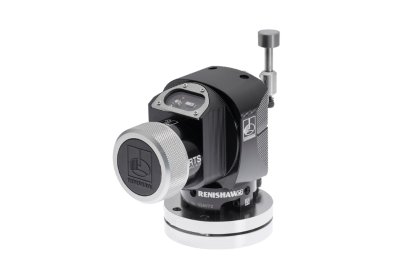

	Датчики измерения заготовки Renishaw. Контроль и измерение детали.
	Датчики измерения инструмента Renishaw . Измерения радиуса и длины инструмента.

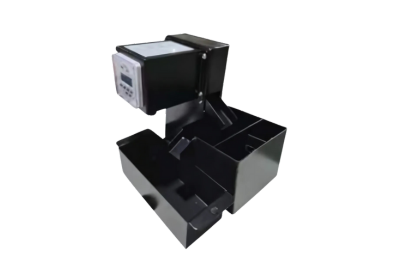

	Маслоотделитель (сепаратор СОЖ) дискового типа/ленточного типа Предназначен для удаления масляных загрязнений из охлаждающей жидкости. Ленточный/дисковый.
	Подача СОЖ через шпиндель 20/40/60 Производительное сверление глубоких отверстий, более 5-ти диаметров

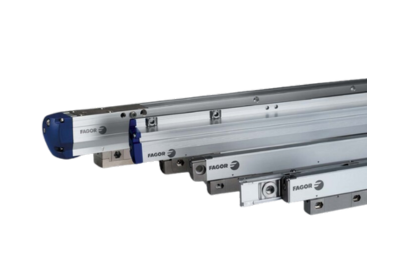

	Датчики линейных перемещений. Определяют положение линейной оси без дополнительных механических передаточных элементов.
	Система ЧПУ Опционально возможна установка систем ЧПУ SIEMENS / FANUC Type 1

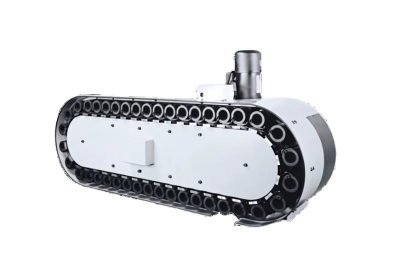

	Магазин АСИ В качестве опции на станки серии ТН можно установить магазины дискового типа на 30 позиций, а также цепные магазины на 40, 60 или 120 позиций.

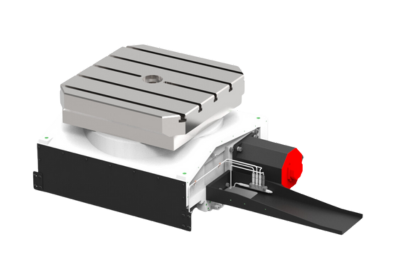

	Индексация палеты Опционально можно изменить минимальный угол поворота палеты с 1° до 0,001°
